本产品适用于交流额定电压450/750V及以下动力装置作固定布线（敷设）用。
GB/T5023－2008 《额定电压450/750V及以下聚氯乙烯绝缘电缆》
JB/T8734－2016 《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线》

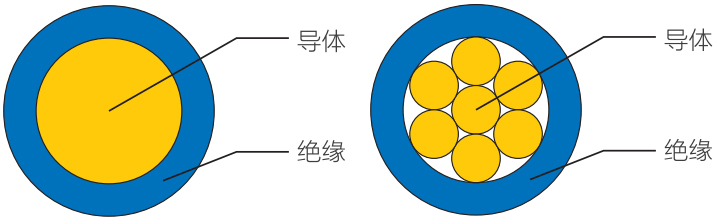

B－布电线类、扁型、平行线
V－聚氯乙烯（PVC/C）绝缘
R－软结构电线
电缆型号 | 电压等级（V） | 名称 | 主要用途 | 截面范围 |
|---|---|---|---|---|
60227IEC01(BV) | 450/750 | 一般用途单芯硬导体无护套电缆 | 固定布线 | 1.5～185 |
60227IEC02(RV) | 450/750 | 一般用途单芯软导体无护套电缆 | 固定布线 | 1.5～185 |
60227IEC05(BV) | 300/500 | 内部布线用导体温度为70℃ 的单芯实心导体无护套电缆 | 固定布线 | 0.75～1.0 |
BV | 300/500 | 铜芯聚氯乙烯绝缘电线 | 固定布线 | 0.75～1.0 |
BVR | 450/750 | 铜芯聚氯乙烯绝缘软电缆 | 固定布线时要求柔软的场合 | 2.5～70 |
1.60227 IEC 01(BV)－450/750V一般用途单芯硬导体无护套电缆
导体标称截面 | 导体种类 | 绝缘厚度规定值 | 平均外径 | 电缆参考重量 | |
|---|---|---|---|---|---|
下限 | 上限 | ||||
1.5 | 1 | 0.7 | 2.6 | 3.2 | 19.8 |
1.5 | 2 | 0.7 | 2.7 | 3.3 | 20.9 |
2.5 | 1 | 0.8 | 3.2 | 3.9 | 31.3 |
2.5 | 2 | 0.8 | 3.3 | 4.0 | 33.7 |
4 | 1 | 0.8 | 3.6 | 4.4 | 46.2 |
4 | 2 | 0.8 | 3.8 | 4.6 | 48.8 |
6 | 1 | 0.8 | 4.1 | 5.0 | 65.9 |
6 | 2 | 0.8 | 4.3 | 5.2 | 69.2 |
10 | 1 | 1.0 | 5.3 | 6.4 | 109.2 |
10 | 2 | 1.0 | 5.6 | 6.7 | 113.0 |
16 | 2 | 1.0 | 6.4 | 7.8 | 171.7 |
25 | 2 | 1.2 | 8.1 | 9.7 | 268.7 |
35 | 2 | 1.2 | 9.0 | 10.9 | 361.8 |
50 | 2 | 1.4 | 10.6 | 12.8 | 484.5 |
70 | 2 | 1.4 | 12.1 | 14.6 | 686.9 |
95 | 2 | 1.6 | 14.1 | 17.1 | 945.7 |
120 | 2 | 1.6 | 15.6 | 18.8 | 1177.9 |
150 | 2 | 1.8 | 17.3 | 20.9 | 1441.0 |
185 | 2 | 2.0 | 19.3 | 23.3 | 1812.7 |
2. 60227 IEC 02(RV)－450/750V一般用途单芯软导体无护套电缆
导体标称截面 | 导体种类 | 绝缘厚度规定值 | 平均外径 | 电缆参考重量 | |
|---|---|---|---|---|---|
下限 | 上限 | ||||
1.5 | 5 | 0.7 | 2.8 | 3.4 | 21.2 |
2.5 | 5 | 0.8 | 3.4 | 4.1 | 33.1 |
4 | 5 | 0.8 | 3.9 | 4.8 | 49.7 |
6 | 5 | 0.8 | 4.4 | 5.3 | 72.4 |
10 | 5 | 1.0 | 5.7 | 6.8 | 123.3 |
16 | 5 | 1.0 | 6.7 | 8.1 | 179.8 |
25 | 5 | 1.2 | 8.4 | 10.2 | 281.6 |
35 | 5 | 1.2 | 9.7 | 11.7 | 382.0 |
50 | 5 | 1.4 | 11.5 | 13.9 | 516.9 |
70 | 5 | 1.4 | 13.2 | 16.0 | 719.1 |
95 | 5 | 1.6 | 15.1 | 18.2 | 952.7 |
120 | 5 | 1.6 | 16.7 | 20.2 | 1188.6 |
150 | 5 | 1.8 | 18.6 | 22.5 | 1475.1 |
185 | 5 | 2.0 | 20.6 | 24.9 | 1874.5 |
3. 60227 IEC 05(BV)－300/500V内部布线用导体温度为70℃的单芯实心导体无护套电缆
导体标称截面 | 导体种类 | 绝缘厚度规定值 | 平均外径 | 电缆参考重量 | |
|---|---|---|---|---|---|
下限 | 上限 | ||||
0.75 | 1 | 0.6 | 2.1 | 2.5 | 10.9 |
1.0 | 1 | 0.6 | 2.2 | 2.7 | 13.6 |
4.BV－300/500V铜芯聚氯乙烯绝缘电线
导体标称截面 | 导体种类 | 绝缘厚度规定值 | 平均外径 | 电缆参考重量 | |
|---|---|---|---|---|---|
下限 | 上限 | ||||
0.75 | 2 | 0.6 | － | 2.6 | 11.6 |
1.0 | 2 | 0.6 | － | 2.8 | 14.5 |
5.BVR－450/750V铜芯聚氯乙烯绝缘软电缆
导体标称截面 | 绞合导体中单线最少根数 | 绝缘厚度规定值 | 平均外径上限 | 电缆参考重量 |
|---|---|---|---|---|
2.5 | 19 | 0.8 | 4.1 | 33.3 |
4 | 19 | 0.8 | 4.8 | 49.3 |
6 | 19 | 0.8 | 5.3 | 70.5 |
10 | 49 | 1.0 | 7.3 | 124.1 |
16 | 49 | 1.0 | 8.6 | 179.7 |
25 | 98 | 1.2 | 10.2 | 293.5 |
35 | 133 | 1.2 | 11.7 | 383.9 |
50 | 133 | 1.4 | 13.9 | 527.2 |
70 | 189 | 1.4 | 16.0 | 731.8 |
电缆的额定电压U0/U为450/750V和300/500V。
所有型号电缆和电线的长期允许工作温度不应超过70℃。
电缆的敷设温度应不低于0℃。外径（D）小于25mm电缆的允许弯曲半径应不小于4D，外径（D）为25mm及以上电缆的允许弯曲半径应不小于6D。
成圈长度为100m。
根据双方协议，允许任何长度交货。
长度计量误差不超过±0.5%。
